三菱電機

三菱電機の特徴を概説し、取り扱っているレーザー加工機について部品加工などの独自技術を紹介します。

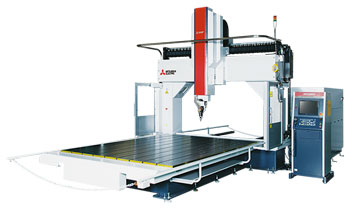

三菱電機の特徴

さまざまな分野の部品加工に活用

レーザー加工では、加工精度や加工速度といった基本的な性能のほか、信頼性や品質、メンテナンスコストやランニングコストが非常に重要です。三菱電機では、総合的な技術力を結集して、高出力かつ高効率なレーザ発振器、高性能な数値制御装置、高速かつ高精度な駆動系キーパーツなど、レーザー加工機を構成する主要なパーツを自社で開発・製造することで、レーザー加工機に求められる要件を高い次元で実現しています。

たとえば、レーザー加工機の心臓部であるレーザー発振器の開発では、ガスの流れる向き、放電の向き、そしてレーザー光の向きがそれぞれ直角になる「三軸直交」という独自技術により、レーザー光を安定させています。さらに、シンプルな構造による少量の交換部品やレーザーガスの封じ切り運転により、ランニングコストの抑制が可能です。

産業分野のシステムを支える三菱電機のFA

三菱電機のFAは、その技術力に裏付けされた高機能・高性能により、産業分野のさまざまなシーンで活躍しており、工場の生産活動を支える裏方となっています。自動車をはじめとする多くの分野で評価を受けており、中でも高密度化ニーズが急速に進展するプリント基板では、穴あけ工程・実装工程において高度なソリューションを提供しています。

三菱電機の取り扱うレーザー加工機

二次元レーザー加工機　GX-Fシリーズ

自社製のファイバレーザー発振器搭載により、高信頼性と高生産性との両立を可能にしました。リモートサービス「iQ Care Remote4U」による発振器の稼働監視・予防保全を可能とし、発振器5年保証を実現しています。

対応する内容

• 切断

レーザー加工機でできる
「切断」について詳しく見る

製品スペック

• 用途：二次元レーザー加工機
• レーザー発振器種類：ファイバレーザー
• 発振器分類：8kW以上
• 発振器出力[kW]：10
• シリーズ：GX-Fシリーズ
• 機種名：GX-F100
• 形名：ML4020GX-F100
• 移動方式：光走査方式
• 制御方式：X-Y-Z同時3軸 + Z軸倣い制御
• 早送り速度[m/min]：最大170(合成)
• 位置決め精度[mm]：0.05/500(XY軸)、0.1/100(Z軸)
• 繰り返し精度[mm]：±0.01(XY軸)
• モデル：ML4020GX-F
• 対象ワーク寸法[mm]：4050 x 2060
• ストローク X軸 x Ｙ軸 x Ｚ軸[mm]：4100 x 2100 x 120

二次元レーザー加工機　RXシリーズ

ピアス時間や薄板加工時間の短縮および加工安定性向上による生産性向上、加工ガス消費量や待機時オペレーションコストの削減および光学部品耐久性向上によるランニングコスト低減を特長としています。

対応する内容

• 切断

製品スペック

• 用途：二次元レーザー加工機
• レーザ発振器種類：炭酸ガスレーザ
• 発振器分類：4～8kW
• 発振器出力：4.5kW
• シリーズ：RXシリーズ
• 機種名：RX-45CF-R
• 形名：ML4020RX-45CF-R
• 移動方式：光走査方式（3軸光移動）
• 制御方式：X-Y-Z同時3軸（Z軸倣い制御も可能）
• 早送り速度[m/min]：最大100(X,Y軸)、最大65(Z軸)
• 最大加工送り速度[m/min]：最大50
• 位置決め精度[mm]：0.05/500(X,Y軸)、0.01/100(Z軸) [*1]
• 繰り返し精度[mm]：±0.01 [*1]
• 加工ヘッド：自動焦点プリセット加工ヘッド　PH-XS
• ワーク支持高さ[mm]：880
• モデル：ML4020RX
• 対象ワーク寸法[mm]：4050 x 2060
• ストローク X軸 x Y軸 x Z軸[mm]：4100 x 2100 x 150
• 質量　加工機本体（発振器含まず）[kg]：約12000

三次元レーザー加工機　FVシリーズ

高剛性構造や新型加工ヘッドで生産性を、ファイバーレーザー発振器の搭載およびIoT活用で加工品質と機器保全性を向上した三次元レーザー。また、制御装置への経路編集により、段取り時間を大幅に削減できます。

対応する内容

• 切断

製品スペック

用途	三次元レーザー加工
レーザ発振器種類	ファイバレーザー
発振器出力	4.0kw	2.0kw
シリーズ	FVシリーズ
機種名	FV1-F40	FV1-F20
形名	ML4020FV1-F40	ML4020FV1-F20
移動方式	ガントリー光走査方式
早送り速度[m/min]	最大100
繰り返し精度[mm]	±0.01（X、Y、Z軸）
モデル	ML4020FV1-F
ストローク X軸 x Ｙ軸 x Ｚ軸[mm]	4040×2020×850
最大加工板厚	軟鋼　4.5mm ステンレス　6mm アルミニウム合金　6mm	軟鋼 4.5mm ステンレス 4mm アルミニウム合金 4mm
主な標準装備	先端独立倣い軸(H軸)付一点指向ヘッド マグネットダメージ軽減機能 カートリッジ式保護ガラスホルダ 制御装置搭載経路編集CAM
主なオプション	干渉チェックシミュレーション アディショナルテーブルバー バーコードリーダ

三次元レーザー加工機　VZ10シリーズ

一点指向型加工ヘッドを搭載しています。段取りと加工の時間短縮による生産性向上、加工速度向上と板厚拡大による性能向上、新型制御装置による操作性向上が特長です。また、保守機能の充実も長期安定稼働の一因となります。

対応する内容

• 切断

製品スペック

機種名：VZ10-20XF

用途	三次元レーザ加工機
タイプ	板金（一点指向型）
発振器出力	2.0kW
シリーズ	VZ10シリーズ
形名	ML1515VZ10-20XF	ML3122VZ10-20XF	ML4322VZ10-20XF
移動方式	ハイブリッド方式（X軸テーブル移動、Y軸光移動）
加工ヘッド構造	一点指向型
集光レンズ焦点距離	f127mm｛f5″｝
制御軸数	X-Y-Z-W-U 同時5軸
ストローク [W,U][°]	W:±360、U:±180
最大送り速度 [W,U][°/S]	最大360 [3段階設定]
最大加工送り速度 [X,Y,Z][m/min]	35
最大加工送り速度 [W,U][°/S]	360
繰り返し精度[mm]	±0.015
倣い制御方式	先端独立倣い、3軸NC倣い
モデル	ML1515VZ10	ML3122VZ10	ML4322VZ10
対象ワーク寸法[mm]	1520 x 1520 x 850	3100 x 2220 x 850	4300 x 2220 x 850
平板加工最大ワーク寸法[mm]	1520 x 1520	3100 x 2220	4300 x 2220
ストローク[X,Y,Z][mm]	1520 x 1520 x 850	3100 x 2220 x 850	4300 x 2220 x 850
最大送り速度[X,Y,Z][m/min]	X,Y:45、Z:35	X,Y:35、Z:35	X,Y:35、Z:35
テーブル搭載質量[kg]	700	2000	2000
外形寸法 [幅　x 奥行き x 高さ][mm]	2650 x 4489 x 4100	3330 x 7730 x 4100	3330 x 10219 x 4150

機種名：VZ10-30CF-R

用途	三次元レーザ加工機
タイプ	板金（一点指向型）
発振器出力	3.0kW
シリーズ	VZ10シリーズ
形名	ML1515VZ10-30CF-R	ML3122VZ10-30CF-R	ML4322VZ10-30CF-R
移動方式	ハイブリッド方式（X軸テーブル移動、Y軸光移動）
加工ヘッド構造	一点指向型
集光レンズ焦点距離	f127mm｛f5″｝
制御軸数	X-Y-Z-W-U 同時5軸
ストローク [W,U][°]	W:±360、U:±180
最大送り速度 [W,U][°/S]	最大360 [3段階設定]
最大加工送り速度 [X,Y,Z][m/min]	35
最大加工送り速度 [W,U][°/S]	360
繰り返し精度[mm]	±0.015
倣い制御方式	先端独立倣い、3軸NC倣い
モデル	ML1515VZ10	ML3122VZ10	ML4322VZ10
対象ワーク寸法[mm]	1520 x 1520 x 850	3100 x 2220 x 850	4300 x 2220 x 850
平板加工最大ワーク寸法[mm]	1520 x 1520	3100 x 2220	4300 x 2220
ストローク[X,Y,Z][mm]	1520 x 1520 x 850	3100 x 2220 x 850	4300 x 2220 x 850
最大送り速度[X,Y,Z][m/min]	X,Y:45、Z:35	X,Y:35、Z:35	X,Y:35、Z:35
テーブル搭載質量[kg]	700	2000	2000
外形寸法 [幅　x 奥行き x 高さ][mm]	2732 x 4870 x 4100	3412 x 7805 x 4100	3330 x 10219 x 4150

基板穴あけ用レーザー加工機　GTW6シリーズ

銅ダイレクト加工から樹脂ダイレクト加工、小径加工まで幅広く対応し、生産性・安定した加工品質・高い加工位置精度を実現。また、レーザー加工の見える化、自動化にも対応しています。

対応する内容

• 切断

製品スペック

用途	基板穴あけ用レーザ加工機
レーザ発振器種類	炭酸ガスレーザ
タイプ	2ワーク2ビーム
シリーズ	GTW6シリーズ
形名	ML605GTW6(-H)-5500U	ML605GTW6(-P)-5500U	ML706GTW6-5500U
外形寸法	4780W x 3370D x 2270H[※1]	4780W x 3370D x 2270H[※1]	5000W x 3420D x 2270H[*1]
機器質量[kg]	9000[※1]		9100[※1]
加工ワーク寸法[mm]	620 x 560		815 x 662
最大送り速度[m/min]	50
出力[W]	540
設定周波数[Hz]	10-10000

三菱電機のメーカー情報

相談受付時間	記載なし
所在地	東京都千代田区丸の内2-7-3　東京ビル
取扱い製品一覧	二次元レーザー加工機 GX-Fシリーズ └ML4020GX-F100 └ML3015GX-F100 └ML4020GX-F80 └ML3015GX-F80 └ML4020GX-F60 └ML3015GX-F60 └ML4020GX-F40 └ML3015GX-F40 RXシリーズ └ML4020RX-45CF-R └ML4020RX-60XF eX-Fシリーズ └ML3015eX-F80 └ML3015eX-F60 └ML2512eX-F60 └ML3015eX-F40 └ML2512eX-F40 └ML2512eX-S Edition-F20 eXシリーズ └ML3015eX-60XF └ML2512eX-45CF-R └ML3015eX-45CF-R └ML2512eX-S Edition SR-Fシリーズ └ML3015SR-F20 SRシリーズ └ML3015SR-32XP HV2-Rシリーズ └ML1212HV2-R-13XF └ML3015HV2-R-13XF └ML3015HV2-R-13XF └ML1212HV2-R-20XF └ML2512HV2-R-20XF └ML3015HV2-R-20XF └ML1212HV2-R-32XP └ML2512HV2-R-32XP └ML3015HV2-R-32XP └ML1212HV2-R-45CF-R └ML2512HV2-R-45CF-R └ML3015HV2-R-45CF-R 三次元レーザー加工機 FVシリーズ └ML4020FV1-F40 └ML4020FV1-F20 VZ10シリーズ └ML1515VZ10-20XF └ML3122VZ10-20XF └ML4322VZ10-20XF └ML1515VZ10-30CF-R └ML3122VZ10-30CF-R └ML4322VZ10-30CF-R VZ20シリーズ └ML1515VZ20-20XF └ML3122VZ20-20XF └ML4322VZ20-20XF └ML1515VZ20-40CF-R └ML3122VZ20-40CF-R └ML4322VZ20-40CF-R 基板穴開け用レーザー加工機 GTW6シリーズ └ML605GTW6(-H)-5500U └ML706GTW6(-P)-5500U └ML706GTW6-5500U GTF4シリーズ └ML605GTF4-5350UM GTW5-UVF20シリーズ └ML605GTW5-UVF20 └ML706GTW5-UVF20 大形レーザー加工機 XL-Fシリーズ └ML6030XL-F80 └ML6030XL-F60 └ML6030XL-F40 XLシリーズ └ML6030XL-60XF └ML6030XL-45CF-R
対応業務	重電システム、産業メカトロニクス、情報通信システム、電子デバイス、家庭電器
